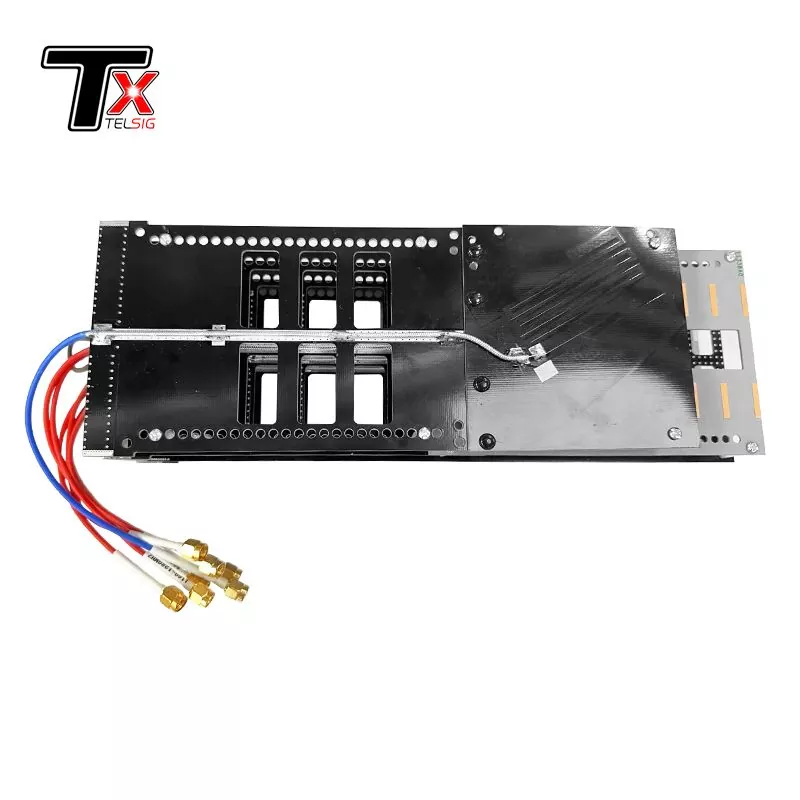

PCB sisseehitatud 7-ribaline suure võimendusega antenn

PCB Sisseehitatud 7-Band High Gain Antenna on PCB, mida kasutatakse spetsiaalselt drooni segamisseadmetes. Toode on integreeritud 7 sarja ja erinevad vahemikud võivad töötada mitmel korral, mis on kõik-ühes toode. Kasutajad valivad sobiva vahemiku reaalse objekti põhjal, vahemikud ei sega üksteist. Kõrge võimendus ja suur võimsus võivad signaali edastada, signaali on lihtne ummistuda.

Saada päring

Tootekirjeldus

Sissejuhatus PCB Sisseehitatud 7-ribaline suure võimendusega antenn

PCB sisseehitatud 7-ribaline suure võimendusega antenn on valmistatud PCB materjalist, sellel on suur segamissignaali edastusvõimsus. Signaal on tavalisest antennist tugevam, mille droon õigeaegselt tagastab. Seal on 7 kombineeritud antenni vahemikus 433 MHz kuni 5,8 GHz ja 1 dBi kuni 17 dBi, mida saab omavahel kombineerida. Kui võimendi on ühendatud, saadetakse vaigistussignaal.

Spetsifikatsioon PCB Sisseehitatud 7-ribaline suure võimendusega antenn

Tüüp	Sagedus (Individuaalne tellimus)	Hangi	KSVN	Horisontaalne Tala laius	Вертикальный Tala laius

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º
Esi-taga suhe			≥18 dB
Sisendtakistus			50Ω
Maksimaalne sisendsignaal			50W
Sisendpistiku tüüp			086 kaabel 7tk*SMS-J
Mõõdud (PLK)			284 * 97,5 * 60 mm
Antenni kaal (kg)			0,35 kg
Tööniiskus (％)			10–95%
Pinna värv			Must värv
Töötemperatuur (ºC)			-40-65 º

Eelised PCB Sisseehitatud 7-ribaline suure võimendusega antenn

* 7-ribalist suure võimendusega antenni saab kohandada

* Õrn ja peen disain, mugav kaasas kanda

* Signaali edastamine ja tõhususe parandamine

* Suunaantenn, hästi droonile suunatud

* Ülekuumenemiskaitse on vastupidavam

* Kõik ühes, kõrge jõudluse ja kulu suhe

Teated 7-suunalise suure võimendusega PCB-antenni kohta

*Ärge kasutage seda temperatuuril üle 65 ºC

*Enne kasutamist tuleb testida

* Kõigi küsimuste korral võtke ühendust spetsialistiga

*Parema efekti annab lisavõimendi kasutamine

*Maksimaalne VSWR≤1,5
